Ventajas principales de la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos
Sistema de accionamiento hidráulico: El cilindro principal de la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos proporciona una fuerza de curvado de 130 toneladas, adecuada para el procesamiento de chapas de resistencia media y alta.
Transmisión sincronizada del par: El par se distribuye a ambos rodillos inferiores mediante una caja de engranajes, garantizando la misma velocidad de rotación y reduciendo el deslizamiento de la chapa.
Indicador de posición del rodillo superior: La HDLW11-130X3000 incorpora un sistema de visualización digital o mecánica del desplazamiento, permitiendo controlar con precisión la penetración del rodillo superior.
Protección contra sobrecargas: El circuito hidráulico integra una válvula de alivio que libera automáticamente la presión cuando se supera el valor establecido, protegiendo la Máquina Curvadora Simétrica de Placas de 3 Rodillos.
Especificaciones de la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos

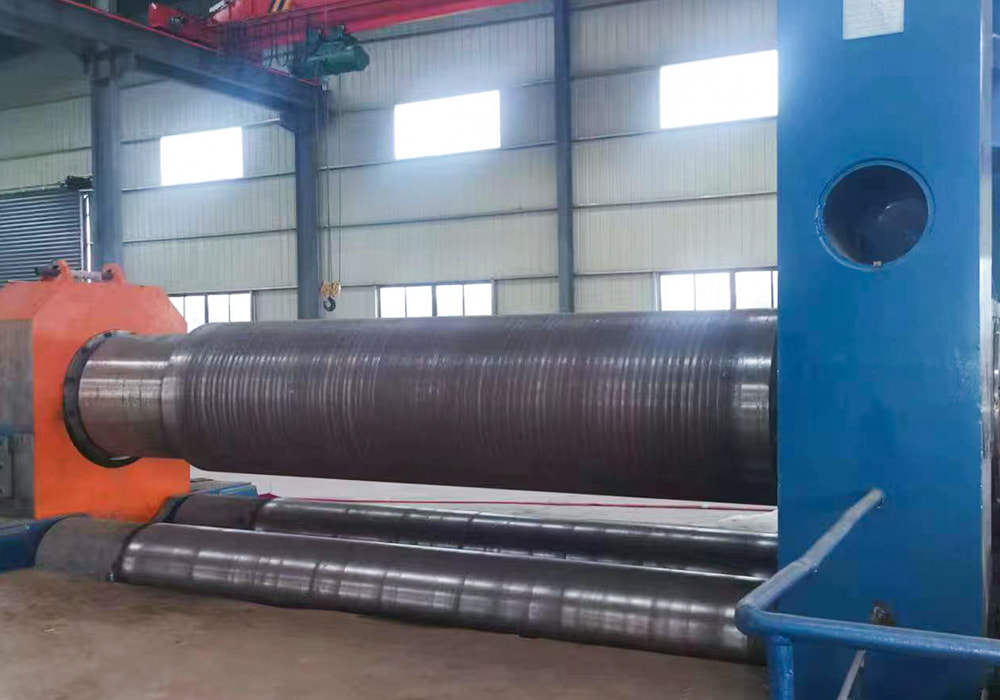

La HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos permite el curvado en frío de chapas de acero Q235 con un espesor máximo de 130 mm y un ancho máximo de 3000 mm. El método de curvado es simétrico, con el rodillo superior situado en el centro sobre los dos rodillos inferiores, lo que reduce la longitud de los extremos rectos de la chapa.
La superficie de los rodillos está endurecida por inducción, alcanzando una dureza superficial de HRC45–50, lo que proporciona una excelente resistencia al desgaste. El sistema de lubricación puede ser centralizado o manual para los rodamientos y engranajes. El sistema hidráulico dispone de un depósito independiente con filtración de retorno y refrigeración por aire o por agua. Estas características convierten a la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos en una solución fiable para aplicaciones de conformado de chapas de espesor medio y grueso.
Aplicaciones de la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos
La HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos se utiliza ampliamente en:
Curvado de virolas para recipientes a presión.
Conformado de chapas curvas para calderas.
Prefabricación de tuberías.
Curvado de brazos de maquinaria de construcción.
Fabricación de componentes estructurales curvos para edificios de acero.
Problemas frecuentes y soluciones de la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos
Problema 1: Diámetros diferentes en ambos extremos del cilindro curvado
Posibles causas: La chapa no se introduce perpendicularmente al eje de los rodillos; desgaste desigual de los dos rodillos inferiores.
Solución: Marque una línea central en la chapa y alinéela con la superficie de los rodillos antes de utilizar la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos. Compruebe el diámetro y el estado de ambos rodillos inferiores y sustitúyalos en conjunto si es necesario.
Problema 2: Presión insuficiente del sistema hidráulico
Posibles causas: Filtro de aceite hidráulico obstruido; ajuste incorrecto de la válvula de alivio o bloqueo del carrete de la válvula.
Solución: Sustituya el elemento filtrante de retorno, reajuste la presión de la válvula de alivio según el manual del equipo y verifique que el carrete se desplace con suavidad.
Problema 3: Ruidos anómalos durante el curvado
Posibles causas: Nivel insuficiente de aceite lubricante en la caja de distribución de engranajes; holgura excesiva o daño en los rodamientos.
Solución: Compruebe el nivel de aceite de la caja de engranajes y rellénelo hasta el nivel especificado. Detenga la HDLW11-130X3000 e inspeccione la holgura de los rodamientos, sustituyendo los que estén dañados.
Precauciones de operación de la HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos
La HDLW11-130X3000 Máquina Curvadora Simétrica de Placas de 3 Rodillos debe instalarse sobre una cimentación de hormigón perfectamente nivelada, con el espesor y el refuerzo adecuados para soportar el peso total del equipo y las cargas dinámicas.
La fluctuación de la tensión de alimentación no debe superar el ±10 % de la tensión nominal.
Compruebe el nivel del aceite hidráulico antes de cada puesta en marcha y manténgalo por encima de la marca central del visor de nivel.
No procese chapas que superen los límites especificados de espesor o ancho.
Los operadores deben conocer los procedimientos de funcionamiento del equipo y la ubicación del botón de parada de emergencia.
|
Modelo
|
HDLW11
|
|
Ancho máximo
|
3000 mm
|
|
Espesor máximo sin precurvado
|
130 mm
|
|
Espesor máximo con precurvado
|
104 mm
|
|
Potencia
|
156 kW
|
