Ventajas principales de la HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos
Configuración de cuatro rodillos: La HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos permite realizar el precurvado sin dejar extremos planos, reduciendo el desperdicio de material.
Control CNC: Esta Máquina Curvadora de Chapas CNC de 4 Rodillos incorpora un sistema programable capaz de almacenar múltiples conjuntos de parámetros de curvado para su reutilización.

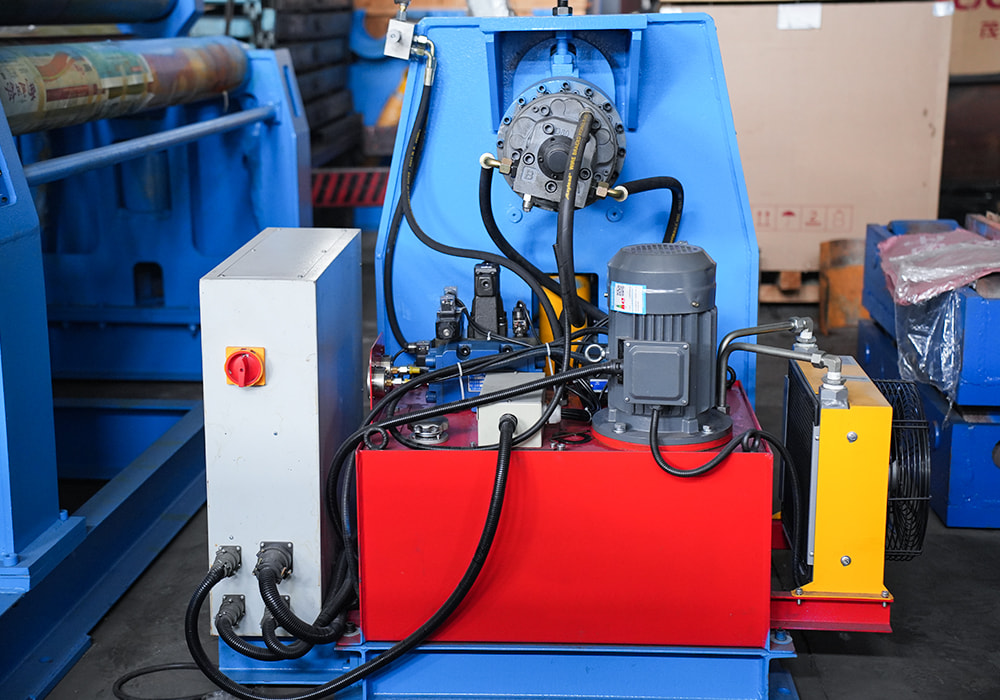

Accionamiento hidráulico integral: Todos los movimientos de los rodillos de la HDLW12-20×2000 son controlados de forma independiente mediante un sistema hidráulico, ofreciendo una respuesta rápida durante el cambio de operaciones.
Curvado con un solo comando: Tras introducir el diámetro objetivo, el sistema calcula automáticamente el avance de los rodillos y el número de pasadas necesarias.
Función de redondeo: Permite realizar pasadas adicionales para mejorar la circularidad de la pieza terminada.
Especificaciones del producto de la HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos
La HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos incorpora rodillos con superficie endurecida por inducción, alcanzando una dureza superficial de HRC45–50. El sistema de control CNC dispone de una interfaz hombre-máquina (HMI) para una operación sencilla. Esta Máquina Curvadora de Chapas CNC de 4 Rodillos también cuenta con puertos USB o Ethernet para importar y exportar parámetros de trabajo. En materia de seguridad, está equipada con protección fotoeléctrica y botón de parada de emergencia.
Aplicaciones de la HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos
La HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos se utiliza ampliamente en las siguientes aplicaciones:
Fabricación de conductos de ventilación y tuberías de aire.
Conformado de cuerpos de recipientes a presión de pared delgada.
Producción de componentes para silenciadores y sistemas de escape de automóviles.
Fabricación de cilindros para maquinaria alimentaria y equipos farmacéuticos.
Curvado de postes de iluminación, torres publicitarias y tubos cónicos.
Producción de componentes curvos para la industria de la chapa metálica.
Problemas frecuentes y soluciones de la HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos
Problema 1: Aparición de caras planas o superficies facetadas en el cilindro laminado
Posibles causas: Avance excesivo o insuficiente de los rodillos laterales por pasada; configuración inadecuada del programa de curvado.
Solución: Reducir el avance de los rodillos laterales en cada pasada y aumentar el número de pasadas en la HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos. Revisar y reajustar los parámetros CNC según las características del material.
Problema 2: Curvatura de los extremos diferente a la del cuerpo del cilindro
Posibles causas: Profundidad de penetración incorrecta de los rodillos laterales; falta de calibración entre el rodillo inferior y los rodillos laterales.
Solución: Ajustar la carrera de precurvado de los rodillos laterales según el espesor de la chapa y recalibrar la posición cero de los rodillos conforme al manual del equipo.
Problema 3: Alarma o parada durante la ejecución del programa CNC
Posibles causas: Señales anómalas de los sensores, sobrecarga del servomotor o parámetros que superan el recorrido mecánico permitido.
Solución: Verificar el estado de los finales de carrera y sensores de proximidad de la HDLW12-20×2000, consultar el código de alarma correspondiente en el manual y confirmar que los parámetros del programa se encuentren dentro del rango permitido por la máquina.
Precauciones de operación de la HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos
En la HDLW12-20×2000 Máquina Curvadora de Chapas CNC de 4 Rodillos, los extremos de la chapa deben precurvarse antes del curvado completo del cilindro.
La fluctuación de la tensión de alimentación no debe superar ±10 % del valor nominal; se recomienda instalar un estabilizador de tensión.
El sistema CNC de esta Máquina Curvadora de Chapas CNC de 4 Rodillos no debe exponerse durante largos periodos a ambientes con polvo o humedad. El armario eléctrico debe limpiarse periódicamente.
Ajuste la velocidad de curvado y los parámetros de alimentación según el material de la chapa.
Los operadores deben recibir formación específica sobre máquinas curvadoras CNC, incluyendo la programación y los procedimientos de operación manual.
|
Modelo
|
HDLW12
|
|
Ancho máximo
|
2000 mm
|
|
Espesor máximo sin precurvado
|
20 mm
|
|
Espesor máximo con precurvado
|
16 mm
|
|
Potencia
|
24 kW
|
